| 品牌：般德 | 型号：DH77X-16P DN80 | 材质：不锈钢 |
| 连接形式：对夹 |

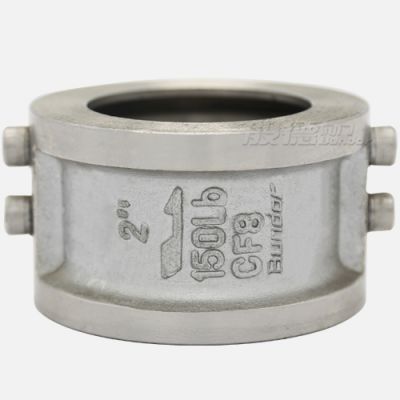

| DH77X不锈钢蝶式止回阀信息卡 | |||||||
| 产品基本参数： | 产品识别 | ||||||
| 产品型号 | DH77X-16P | 产品配置：对夹连接,不锈钢304体，304板，EPDM阀座，304轴，304弹簧； 需求部门：内贸和外贸。 阀体颜色：本色。 | |||||
| 名称 | 不锈钢蝶式止回阀 | ||||||
| 口径范围 | DN40-DN600 | ||||||
| 公称压力 | PN16 | ||||||
| 适用温度 | 0~80℃ | ||||||
| 适用介质 | 水/油品/蒸气/弱腐蚀性介质 | ||||||
| 阀体材质 | 不锈钢304 | ||||||
| 应用领域 | 市政建设、水利工程、油品、给排水、水处理 | ||||||
| 产品优点 | 1、阀体全部为精密铸造阀体，二次抛丸处理、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪 2、所有不锈钢材质304/316等均保化验，带材质单 3、弹簧做拉力测试、确保蝶止能快速开关 4、蝶板做研磨处理、确保蝶板和阀体密封性 5、从毛坯到成品包装出厂每个环节层层质检 6、阀座采用硫化工艺，避免橡胶脱落 7、所有产品均能达到静压0泄露 8、凡般德品牌产品由太平洋保险公司一千万品质承保，质保2年，两年内坏一个赔二个，因产品本身质量问题无条件赔付。 | ||||||
| 可选配置 | 1 | 2 | 3 | 4 | 5 | ||
| 阀体 | 阀座 | 阀板 | 阀轴 | 弹簧 | |||
| CI/DI/WCB/CF3/ CF3M/CF8/ CF8M | NBR/EPDM/PTFE/SI/Cr不锈钢 | CI/DI/WCB/CF3/ CF3M/CF8/CF8M/ | 45#/410/ 2Cr13/Cr13/304/316 | 201/304/65Mn | |||
| 参数信息： | |||||||
| 一、阀门执行标准： | |||||||
| 名称 | 设计及制造 | 结构长度 | 试压标准 | ||||
| 参照标准 | JB/T 8937-2010 | JB/T 8937-2010 | GB/T 13927-2008 | ||||
| 二、主要零部件信息： | |||||||
| 名称 | 1-阀体 | 2-阀座 | 3-阀板 | 4-阀轴 | 弹簧 | ||
| 材质及说明 | 不锈钢304 | 三元乙丙橡胶EPDM | 304 | 304 | 304 | ||
| 三、尺寸信息： | |||||||
| DN | NPS（英寸） | L | D | D1 | D2 | ||
| 40 | 1 1/2&＃39;&＃39; | 43 | 92 | 55 | 41 | ||
| 50 | 2&＃39;&＃39; | 43 | 107 | 65.5 | 51 | ||
| 65 | 2 1/2&＃39;&＃39; | 46 | 127 | 81 | 65 | ||
| 80 | 3&＃39;&＃39; | 64 | 142 | 95 | 80 | ||
| 100 | 4&＃39;&＃39; | 64 | 162 | 117.5 | 102 | ||
| 125 | 5&＃39;&＃39; | 70 | 192 | 145.5 | 127 | ||
| 150 | 6&＃39;&＃39; | 76 | 218 | 170.5 | 152 | ||
| 200 | 8&＃39;&＃39; | 89 | 273 | 227.5 | 203 | ||
| 250 | 10&＃39;&＃39; | 114 | 328 | 266 | 254 | ||
| 300 | 12&＃39;&＃39; | 114 | 378 | 312 | 305 | ||
| 350 | 14&＃39;&＃39; | 127 | 438 | 361 | 350 | ||
| 400 | 16&＃39;&＃39; | 140 | 489 | 406 | 400 | ||
| 450 | 18&＃39;&＃39; | 152 | 539 | 450 | 450 | ||
| 500 | 20&＃39;&＃39; | 152 | 594 | 505 | 500 | ||
| 600 | 24&＃39;&＃39; | 178 | 695 | 624 | 600 | ||
