| 品牌：般德 | 型号：H44W-64P DN50 | 材质：不锈钢 |
| 连接形式：法兰 |

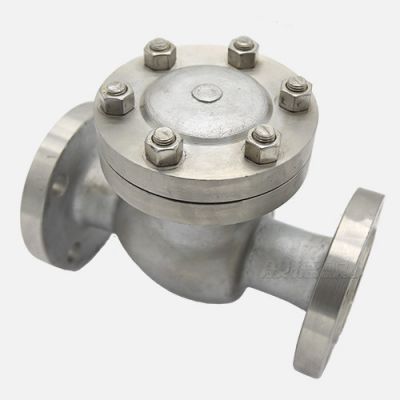

| H44W不锈钢旋启式止回阀信息卡 | |||||||
| 产品基本参数： | 产品识别 | ||||||
| 产品型号 | H44W-16/25/40/63P | 产品配置：重体 阀体／阀盖／阀板／阀杆 304正材质； 需求部门：内贸。 阀体颜色：本色。 | |||||
| 名称 | 不锈钢旋启式止回阀 | ||||||
| 口径范围 | DN40-DN500 | ||||||
| 公称压力 | PN16/25/40/63 | ||||||
| 适用温度 | -28℃～300℃ | ||||||
| 适用介质 | 弱腐蚀性介质 | ||||||
| 阀体材质 | 不锈钢304 | ||||||
| 应用领域 | 自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统 | ||||||
| 产品优点 | 1、阀体全部为精密铸造阀体，二次抛丸处理、外观精细，无沙眼、每批铸件都有炉号标志，方便生产跟踪 2、所有不锈钢材质304/316等均保化验，带材质单 3、同等口径重量重于其他厂家 4、每台阀体进行表面酸洗钝化处理， 使铸件外表呈均匀银白光亮色泽，保持金属光泽, 提高耐蚀性 5、每台阀门出厂均按照***做壳体、密封双层压力检测 6、从毛坯到成品包装出厂每个环节层层质检 7、凡般德品牌产品由太平洋保险公司一千万品质承保，质保2年，两年内坏一个赔二个，因产品本身质量问题无条件赔付。 | ||||||
| 其他可选配置 | 名称 | 1-阀体 | 2-阀瓣 | 3-阀轴 | 4-阀盖 | ||
| 材质及说明 | CI/DI/WCB/CF8/CF3/CF8M/CF3M | CI/DI/WCB/CF8/CF3/CF8M/CF3M | 45#/2Cr13/CF8/CF3/CF8M/CF3M | CI/DI/WCB/CF8/CF3/CF8M/CF3M | |||
| 参数信息： | |||||||
| 一、阀门执行标准： | |||||||
| 名称 | 设计及制造 | 结构长度 | 试压标准 | 法兰标准 | |||
| 参照标准 | GB/T 12236-2008 | GB/T 12221-2005 | GB/T 13927-2008 | GB/T 9113-2010 | |||
| 二、主要零部件信息： | |||||||
| 名称 | 1-阀体 | 2-阀瓣 | 3-阀轴 | 4-阀盖 | |||
| 材质及说明 | 304 | 304 | 304 | 304 | |||
| 三、尺寸信息： | |||||||||||||||
| 公称尺寸 | PN16~PN40 | PN16 | PN25 | PN40 | PN63 | ||||||||||
| DN | NPS（英寸） | L | ΦA | ΦB | ΦC | ΦA | ΦB | ΦC | ΦA | ΦB | ΦC | L | ΦA | ΦB | ΦC |
| 40 | 1 1/2&＃39;&＃39; | 200 | 150 | 110 | 88 | 150 | 110 | 88 | 150 | 110 | 88 | — | — | — | — |
| 50 | 2&＃39;&＃39; | 230 | 165 | 125 | 102 | 165 | 125 | 102 | 165 | 125 | 102 | 300 | 180 | 135 | 102 |
| 65 | 2 1/2&＃39;&＃39; | 290 | 185 | 145 | 122 | 185 | 145 | 122 | 185 | 145 | 122 | 340 | 205 | 160 | 122 |
| 80 | 3&＃39;&＃39; | 310 | 200 | 160 | 138 | 200 | 160 | 138 | 200 | 160 | 138 | 380 | 215 | 170 | 138 |
| 100 | 4&＃39;&＃39; | 350 | 220 | 180 | 158 | 235 | 190 | 162 | 235 | 190 | 162 | 430 | 250 | 200 | 162 |
| 125 | 5&＃39;&＃39; | 400 | 250 | 210 | 188 | 270 | 220 | 188 | 270 | 220 | 188 | 500 | 295 | 240 | 188 |
| 150 | 6&＃39;&＃39; | 480 | 285 | 240 | 212 | 300 | 250 | 218 | 300 | 250 | 218 | 550 | 345 | 280 | 218 |
| 200 | 8&＃39;&＃39; | 550 | 340 | 295 | 268 | 360 | 310 | 278 | 375 | 320 | 285 | 650 | 415 | 345 | 285 |
| 250 | 10&＃39;&＃39; | 650 | 405 | 355 | 320 | 425 | 370 | 335 | 450 | 385 | 345 | 775 | 470 | 400 | 345 |
| 300 | 12&＃39;&＃39; | 750 | 460 | 410 | 378 | 485 | 430 | 395 | 515 | 450 | 410 | 900 | 530 | 460 | 410 |
| 350 | 14&＃39;&＃39; | 850 | 520 | 470 | 438 | 555 | 490 | 450 | 580 | 510 | 465 | 1025 | 600 | 525 | 465 |
| 400 | 16&＃39;&＃39; | 950 | 580 | 525 | 490 | 620 | 550 | 505 | 660 | 585 | 535 | 1150 | 670 | 585 | 535 |
| 500 | 20&＃39;&＃39; | 1150 | 715 | 650 | 610 | 730 | 660 | 615 | 755 | 670 | 615 | — | — | — | — |
