| 品牌：般德 | 型号：D71X-16Q DN200 | 结构形式：垂直板式 |
| 3C阀门类别：工业 |

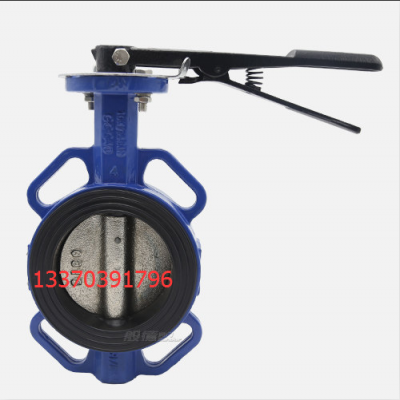

| D71X手柄对夹蝶阀信息卡 | |||||||
| 产品基本参数： | 产品识别 | ||||||
| 产品型号 | D71X-6/10/16Q | 产品配置：万能体对夹，DI体，DI有销板，SS410轴，EPDM阀座，冲压手柄； 生产厂家：般德阀门科技有限公司； 需求部门：内贸和外贸。 阀体颜色：般德蓝。 | |||||
| 名称 | 手柄对夹蝶阀 | ||||||
| 口径范围 | DN40-DN250 | ||||||
| 公称压力 | PN6/10/16 | ||||||
| 适用温度 | -20～120℃ | ||||||
| 适用介质 | 淡水、污水、海水、弱酸碱、空气、蒸汽等 | ||||||
| 阀体材质 | 球墨铸铁 | ||||||
| 应用领域 | 市政建设、水利工程、电力、给排水、水处理 | ||||||
| 产品优点 | 1、般德阀门***产品，***号： 201510315321.5；201520267217.9，产品侧法兰符合国标、德标、俄标、美标、英标、日标等多种国内外标准，连接方便 2、阀体阀板均采用QT450-10材料、球化率3级以上、机械性能完全达标，抗拉强度450Mpa，延展率大于10%，不易拉裂、冻裂； 3、阀体均为实心体，同等口径重量重于其他厂家 4、阀座橡胶使用符合标准的的EPDM橡胶，使蝶阀的回弹性及拉力超级稳定可靠，启闭10000次以上无泄漏 5、阀体外表采用静电粉末热喷喷涂工艺，喷涂厚度达到250μm，阀体200℃加热3小时，粉末180℃固化2小时 ，经自然冷却使外表附着力比普通粉末提高2倍，更加环保、耐候性更高，***阀体36个月不变色； 6、引进电子产品的PE热缩塑封包装工艺，每台般德产品均采用热缩膜独立包装，并内置干燥剂，隔离空气灰尘利于存放 避免受潮引起的产品锈蚀 7、每一台般德产品从配件到成品都有其独立的二维码标识，的ID身份编号，***产品可追溯 8、般德智能检测设备集标准数据测量和压力检测为一体，每张检验报告自动生成，每份数据和报告保存5年，***出厂合格率达到*** 9、凡般德品牌产品由太平洋保险公司一千万品质承保，质保2年，两年内坏一个赔二个，因产品本身质量问题无条件赔付 | ||||||
| 可选配置 | 1 | 2 | 3 | 4 | 5 | ||
| 阀体 | 阀座 | 蝶板 | 阀轴 | 执行器 | |||
| CI/DI/WCB/CF3/ CF3M/CF8/ CF8M | NBR/EPDM/PTFE/SI | DI/WCB/CF3/ CF3M/CF8/CF8M/ C954 | 45#/410/ 2Cr13/Cr13/304/316 | 手柄/涡轮/电动/气动 | |||
| D71X手柄对夹蝶阀参数信息： | |||||||
| 一、阀门执行标准： | |||||||
| 名称 | 设计及制造 | 结构长度 | 试压标准 | 上法兰尺寸 | 侧法兰尺寸 | ||
| 参照标准 | GB/T 12238-2008 | GB/T 12221-2008 | GB/T 13927-2008 | *** 5211 | CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E | ||
| 二、主要零部件信息： | |||||||
| 名称 | 1-阀体 | 2-阀座 | 3-蝶板 | 4-阀轴 | 5-冲压手柄 | ||
| 材质及说明 | 球墨铸铁DI | 三元乙丙橡胶EPDM | 球墨铸铁DI | 不锈钢410 | 组件 | ||
| 三、尺寸信息： | |||||||
| DN | NPS（英寸） | H1 | H2 | H3 | ?A | ?B | L |
| DN40 | 1.5" | 65 | 128 | 32 | 110 | 95 | 33 |
| DN50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 |
| DN65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 |
| DN80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 |
| DN100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 |
| DN125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 |
| DN150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 |
| DN200 | 8" | 170 | 251 | 40 | 298.4 | 280 | 60 |
| DN250 | 10" | 210 | 280 | 45 | 361.9 | 350 | 68 |
